Onu enjamy XPON 1G3F WIFI POTs USB ONU ONT önümçilik zawody
Gysgaça syn
● 1G3F + WIFI + VOIP + USB dürli FTTH çözgütlerinde HGU (Home Gateway Unit) hökmünde işlenip düzüldi; daşaýjy synp FTTH programmasy maglumat hyzmatyna girişi üpjün edýär.
● 1G3F + WIFI + VOIP + USB ýetişen we durnukly, tygşytly XPON tehnologiýasyna esaslanýar. EPON OLT ýa-da GPON OLT-e gireninde EPON we GPON re modeimi bilen awtomatiki geçip biler.
● 1G3F + WIFI + VOIP + USB ýokary ygtybarlylygy, aňsat dolandyryşy, konfigurasiýa çeýeligini we hyzmatyň hilini (QoS) Hytaý Telekom EPON CTC3.0 modulynyň tehniki öndürijiligini kanagatlandyrmagy kepillendirýär.
● 1G3F + WIFI + VOIP + USB IEEE802.11b / g / n WIFI standartlaryna laýyk gelýär, 2x2 MIMO kabul edýär we iň ýokary tizligi 300 Mbit / s çenli.
● 1G3F + WIFI + VOIP + USB ITU-T IEEE802.3ah, ITU-T G.984 we beýleki tehniki aýratynlyklara doly laýyk gelýär.
● 1G3F + WIFI + VOIP + USB PON we marşrutizasiýa bilen utgaşykly. Marşrutlaşdyryş tertibinde LAN1 WAN baglanyşyk interfeýsi.
● 1G3F + WIFI + VOIP + USB Realtek çipset 9603C tarapyndan döredildi.
Önüm aýratynlygy we model sanawy
| ONU modeli | CX21141R03C | CX21041R03C | CX20141R03C | CX20041R03C |
|
Aýratynlyk | 1G3F CATV VOIP 2.4G USB | 1G3F CATV 2.4G USB | 1G3F VOIP 2.4G USB | 1G3F 2.4G USB |
| ONU modeli | CX21140R03C | CX21040R03C | CX20140R03C | CX20040R03C |
|
Aýratynlyk | 1G3F CATV VOIP 2.4G | 1G3F CATV 2.4G | 1G3F VOIP 2.4G
| 1G3F 2.4 / 5G
|
Aýratynlyk
> Goşa rejimi goldaýar (GPON / EPON OLT girip biler).
> GPON G.984 / G.988 standartlaryny we IEEE802.3ah goldaýar.
> VoIP hyzmaty üçin SIP protokolyny goldaň.
> POTS-da GR-909 bilen toplumlaýyn çyzyk synagy.
> 802.11 b / g / n, WIFI (2X2 MIMO funksiýasy, şifrlemek usuly: WAP-PSK (TKIP) / WAP2-PSK (AES) we birnäçe SSID-i goldaň.
> NAT we firewall funksiýalaryny, Mac ýa-da URL, ACL esasly Mac süzgüçlerini goldaň.
> Akym we tupana gözegçilik, aýlawy kesgitlemek, porty ugratmak we aýlaw-kesgitlemek goldawy.
> VLAN konfigurasiýasynyň port re modeimini goldaň.
> LAN IP we DHCP Serwer konfigurasiýasyny goldaň.
> TR069 Uzakdan konfigurasiýa we WEB dolandyryşyny goldaň.
> PPPoE / IPoE / DHCP / Statik IP we Bridge garyşyk re supportimini goldaň.
> IPv4 / IPv6 goşa stakany goldaň.
> IGMP aç-açan / gizlin / proksi goldaň.
> PON we marşrutlaşdyryş sazlaşyk funksiýasyny goldaň.
> VPN funksiýasyny goldaň.
> IEEE802.3ah standartyna laýyklykda.
> Meşhur OLT-ler bilen gabat gelýär (HW, ZTE, FiberHome, VSOL, cdata, HS, samrl, U2000 ...)
> OAM / OMCI dolandyryşyny goldaýar.
Spesifikasiýa
| Tehniki element | Jikme-jiklikler |
| PON interfeýsi | 1 G / EPON porty (EPON PX20 + we GPON B + synpy) Stokarky akym: 1310nm; Aşak akym: 1490nm SC / UPC birleşdirijisi Duýgurlygy kabul etmek: ≤-28dBm Optiki güýji geçirmek: 0,5 ~ + 5dBm Artykmaç optiki güýji: -3dBm (EPON) ýa-da - 8dBm (GPON) Geçiriş aralygy: 20KM |
| LAN interfeýsi | 1x10 / 100 / 1000Mbps we 3x10 / 100Mbps awtomatiki uýgunlaşdyrylan Ethernet interfeýsleri. Doly / ýarym, RJ45 birleşdirijisi |
| USB interfeýsi | Stamdard USB2.0 |
| WIFI interfeýsi | IEEE802.11b / g / n laýyk gelýär Işleýiş ýygylygy: 2.400-2.4835GHz MIMO-ny goldaň, 300 Mbit / s tizlige ýetiň Goldaw: köp SSID TX güýji: 16--21dBm |
| Gämi duralgasy | RJ11 Iň köp aralyk 1 km Balansly halka, 50V RMS |
| Yşyk-diodly indikator | 9 LED, WIFI For WPS 、 PWR 、 LOS / PON 、 LAN1 ~ LAN4 、 FXS ýagdaýy üçin |
| Düwme düwmesi | 3. Işletmek / öçürmek, täzeden düzmek, WPS funksiýasy |
| Işleýiş ýagdaýy | Temperatura: 0 ℃～ + 50 ℃ Çyglylyk: 10% ～ 90%-kondensatsyz） |
| Saklamak ýagdaýy | Temperatura: -10 ℃～ + 70 ℃ Çyglylyk: 10% ～ 90%-kondensatsyz） |
| Elektrik üpjünçiligi | DC 12V / 1A |
| Kuwwat sarp etmek | <12W |
| Arassa agram | <0.4kg |
| Önümiň ululygy | 155mm × 115mm × 32.5mm (L × W × H) |
Panel çyralary we giriş
| Uçarman Çyra | .Agdaý | Düşündiriş |
| WIFI | On | WIFI interfeýsi ýokary. |
| Göz ýummak | WIFI interfeýsi maglumatlary iberýär ýa-da alýar (ACT). | |
| Öçürilen | WIFI interfeýsi aşakda. | |
| WPS | Göz ýummak | WIFI interfeýsi ygtybarly baglanyşyk gurýar. |
| Öçürilen | WIFI interfeýsi ygtybarly baglanyşyk gurmaýar. | |
| PWR | On | Enjam işleýär. |
| Öçürilen | Enjam işleýär. | |
| OSitirilen | Göz ýummak | Enjamyň dozalary optiki signallary almaýarýa-da pes signallar bilen. |
| Öçürilen | Enjam optiki signal aldy. | |
| PON | On | Enjam PON ulgamynda hasaba alyndy. |
| Göz ýummak | Enjam PON ulgamyny hasaba alýar. | |
| Öçürilen | Enjamy hasaba almak nädogry. | |
| LAN1AN LAN4 | On | Port (LAN)x) dogry birikdirilen (LINK). |
| Göz ýummak | Port (LAN)x) maglumatlary iberýär ýa-da alýar (ACT). | |
| Öçürilen | Port (LAN)x) birikme kadasy ýa-da birikdirilmedik. | |
| FXS | On | Telefon SIP Serwerinde hasaba alyndy. |
| Göz ýummak | Telefon hasaba alyndy we maglumatlary geçirmek (ACT). | |
| Öçürilen | Telefon hasaba almak nädogry. |
Shematiki diagramma
● Adaty çözgüt ： FTTO (Ofis) 、 FTTB (Bina) 、 FTTH (Öý)
● Adaty hyzmat ： Giň zolakly internete girmek, IPTV, VOD, wideo gözegçilik, VoIP we ş.m.

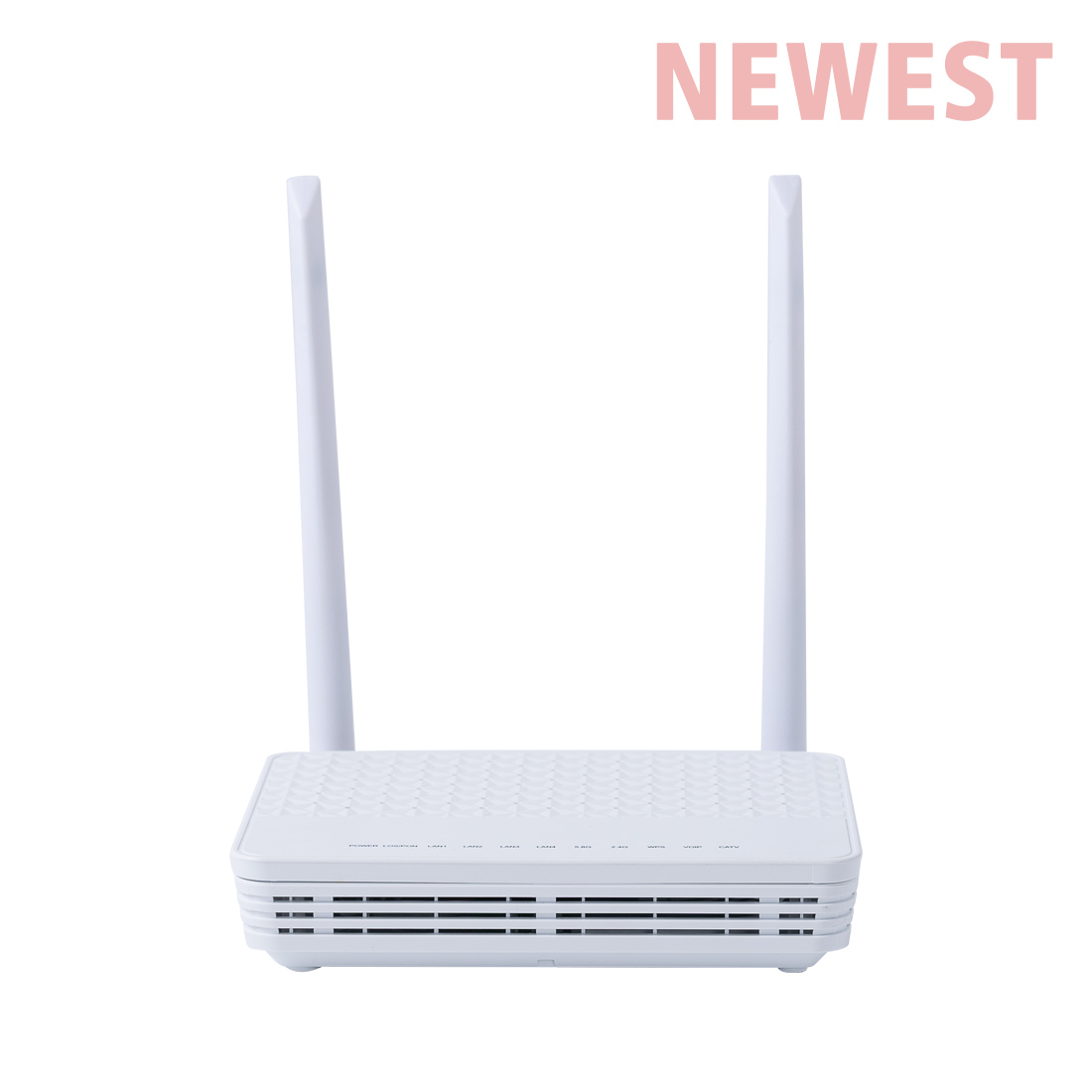

Haryt suraty
Maglumat sargyt etmek
| Haryt ady | Haryt modeli | Düşündirişler |
| 1G3F + WIFI + Küýzeler + USB XPON | CX20141R03C | 1 * 10/100 / 1000M we 3 * 10 / 100M Ethernet interfeýsi, USB interfeýsi, 1 PON interfeýsi ,, 1 POTS interfeýsi, Wi-Fi funksiýasyny goldaýar, Plastiki örtük, daşarky elektrik üpjünçiligi adapteri |
Programma üpjünçiligini täzelemek
Programma üpjünçiligimiziň nädip täzelenendigini öwreneliň！
Bu sahypada işlemek, programma üpjünçiligini täze wersiýa täzeläp biler. Programma üpjünçiligini saýlamak üçin "Faýly saýlaň" düwmesine basyň we täzelenmek üçin "Täzelenme" düwmesine basyň. Bellik: Döwrebaplaşdyryş döwründe enjamyň güýjüni öçürmäň. Otherwiseogsam ulgamy ýykar.
Sorag-jogap
1-nji sorag. XPON ONT aýratynlyklary näme?
J: XPON ONT 1 Gigabit porty, 3 10M / 100M port, 1 POTS we 1 USB porty bilen enjamlaşdyrylandyr.
- Daşaýjy derejeli FTTH maglumat amaly hyzmatyna girmek üçin niýetlenendir.
2-nji sorag. Haýsy OLT-lar XPON ONT bilen gabat gelýär?
J: XPON ONT SMATR OLT, UP2000, Huawei, ZTE, FiberHome, CDATA, VSOL, HSGQ, BDCOM we ş.m. ýaly dürli OLT-ler bilen gabat gelýär.
3-nji sorag. XPON ONT ONT-ny akyl bilen dolandyryp bilermi?
J: Hawa, XPON ONT ONT-lary akyl bilen dolandyrmak we hyzmat üpjün edijileriň tehniki hyzmatyny azaltmak üçin döredildi.
4-nji sorag. XPON ONT belli protokollary goldaýarmy?
J: Hawa, XPON ONT TR369 we TR098 ýaly meşhur protokollary goldaýar.
- Şeýle hem, geljekdäki akylly öýler we akylly mebel üçin niýetlenen super dolandyryş funksiýalaryny goldaýar.
5-nji sorag. XPON ONT haýsydyr bir tehniki aýratynlyklara laýyk gelýärmi?
J: Hawa, XPON ONT China Telecom EPON CTC3.0 we beýleki tehniki aýratynlyklara laýyk gelýär.
- Telekommunikasiýa guramalary tarapyndan kesgitlenen talaplara we ülňülere laýyk gelýär.
